시험의 목적

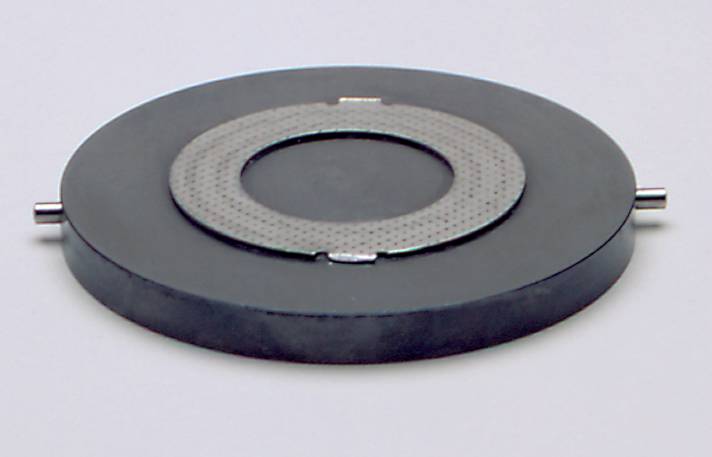

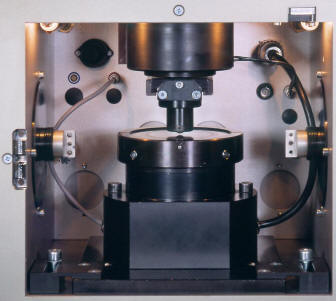

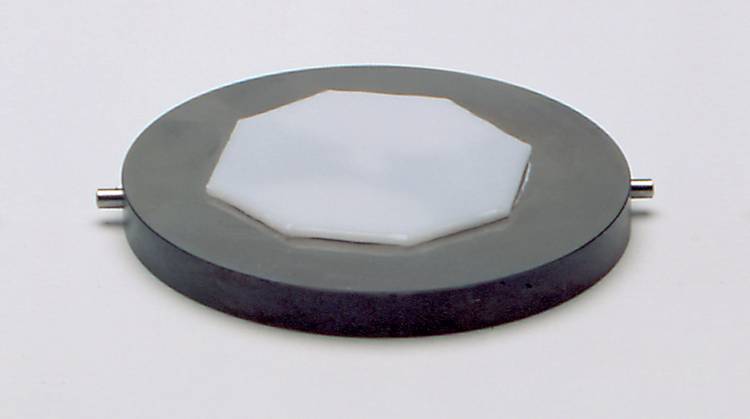

모터로 회전하는 시편 디스크가 rotation block 위에 장착되어 있습니다. 시편 디스크는

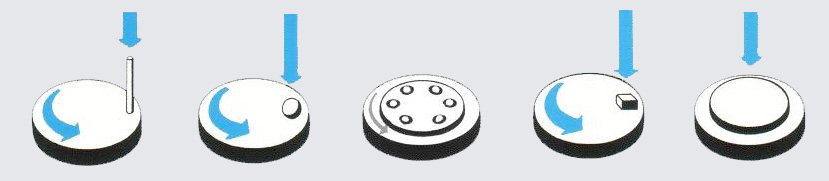

어댑터로 고정되어 하중 장치로 지지되며, 디스크 위에서 회전됩니다. 기본적으로 핀온디스크
(pin-on-disk), 와 디스크온디스크 (disk-on-disk), 볼온디스크
(ball-on-disk) 타입의 마찰짝이 가능합니다. 하부 시편디스크와 상부 시편과의 접촉점은
어댑터와 rotation block의 위치를 조절함으로서 변경할 수 있으며, 시험중 계속적으로 센서의
의해 마찰력을 측정합니다.
볼 시편이나 핀 시편은 하부 시편의 중심점 혹은 중심점 바깥에 설치할 수
있으며, 전체 rotation block의 위치 또한 변경할 수 있습니다.
block의 최대 변위량은 42mm이며, 슬라이딩 스피드는 스피드 셋팅으로
변경할 수 있으며, 회전 반경 역시 변경할 수 있습니다.
|
