The Problems
|
|
|
|
구름체의 파상도(waviness)로
인한 높은 소음발생
파상도는 베어링에 있어, 진동 발생의 주요원인중에 하나입니다. 파상도 및 형상의 정밀 측정은
생산성을 향상시키는데 필수 불가결한 조건입니다. |
|
|
The
Solutions
|
|
|
|
|

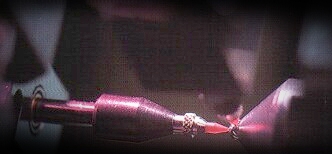

정확한 동심도를 갖춘 회전식 측정장비
0.02미크론의 정밀도를 가진 에어베어링 스핀들과 속도비례식 측정평가로 인해 부품의 파상도를 직접 표시할 수
있습니다. 기계-전자부의 완벽한 호환성을 갖추고 있습니다.
|
|
|
|
|
개요
베어링에 대한
소음, 진동 감소는 대부분의 사용처에 대해 점점 그 중요성이 더해지고 있다. 높은 진동 레벨의 주요 원인중의
하나는 베어링 구성요소의 파상도에 그 원인이 있습니다.
QTC사의
파상도 측정 장비는 베어링 구성요소의 파상도를 분석하여, 생산 공정 개선에 필요한 중요한 정보를 생산 기술자에게 제공하게
됩니다. 이들 파상도의 크기는 나노미터 스케일까지 관찰되어야 하기 때문에, 측정 정밀도 및 해상도에 대한 높은
요구 수준을 만족시켜야 합니다.
최상의 동심도를
갖춘 회전식 측정 장비는 전자부와 기계부의 완벽한 상호 결합으로 이루어져 있다. 0.02 미크론이상의 회전
공차를 갖춘 에어베어링 스핀들 및 속도비례 방식의 평가 시스템은 구성요소들의 파상도를 즉각적으로 표시해 줍니다.
또한 장비에 대한 정도검사 및 보정은 매우 중요하며, 이는 QTC 보정팀에서 수행하고 있습니다. |
product
|
MWA |
|
100B |
160B |
250S |
250B
|
420B |
|
» 설비명 |
진원도 및 파상도 측정 설비 (베어링 전용) |
|
» 측정물 |
롤러, 링, 볼 |
롤러, 링, 볼 |
롤러, 링
(대형) |
롤러, 링
(대형) |
|
» 측정항목 |
진원도
하모닉(FFT)
파상도
|
하모닉, 진원도
파상도, 평면도
평행도, 직각도
동축도, 동심도
흔들림
rate of Change |
진원도
하모닉(FFT)
파상도
|
하모닉, 진원도
파상도, 평면도
평행도, 직각도
동축도, 동심도
흔들림
rate of Change |
|
» 센터링 방식 |
|
자동 |
|
|
|
» 현장 사용 |
가능 |
|
» 측정물 크기
(mm) |
롤러 : 5~99
링 : 최대 100
볼 : 0.5~50 |
외경 : 최대160
길이 :최대 180 |
외경:최대250
높이:최대250 |
내경:최소90
외경:최대250
높이:최대250 |
내경:최소150
외경:최대420
높이:최대250 |
|
» 측정물의 무게 |
최대 10Kg |
최대 20Kg |
최대
100Kg |
최대
100Kg |
|
» 스핀들 구조 |
수직형 에어베어링 |
수평형 에어베어링 |
수직형
에어베어링 |
수직형
에어베어링 |
|
» 스핀들 회전 |
수동 |
DC servo
(1~30rpm) |
수동 |
DC servo
(1~30rpm) |
|
» 비연속물 측정 |
- |
가능 |
|
가능 |
|
» 회전정밀도 |
0.05미크론 이하 |
0.02 미크론 이하 |
0.05미크론 이하 |
0.05미크론
이하 |
|
» 측정범위 |
+/- 50미크론, +/- 500미크론 |
|
» 델타r 반복성 |
0.1 미크론 이하 |
0.02미크론 이하 |
0.1 미크론 이하 |
0.05미크론
이하 |
|
» 장비 중량 |
약40Kg |
약530Kg |
약160Kg |
|
|
» 공압 |
최소 5Bar |
5~5.5Bar |
최소 5Bar |
5~5.5Bar |
|
