The Problems
|
|
|
|
|
|
조립 부품의
불량 및 누락
부품 누락, 부정확한 조립, 표면 손상등
베어링이나 기타 다른 금속 부품 조립시 발생하는 생산 문제
|
|
|
The
Solutions
|
|
|
|
|
|
완전 자동
사진 판독 장비
전자광학기술과 기계조작 기술, 비젼 기술이
혼합된 고 효율의 품질 관리 기술로서 해결할 수 있습니다. 예를 들어, 지능형 카메라를 사용하여 비용 및 공간
절약, 견고함을 갖추고 있습니다.
|
|
|
|
|
개 요
사진판독설비에는 다음과
같은 기본적인 원리가 담겨 있습니다. 즉 "
제품의 외관이 규정한 것과 차이가 있다
"
라는 원리에 따라, 합격
및 불합격을 결정하게 됩니다.
외관은 아래와 같은
세가지 요소에 준하여 결정합니다.
QTC는 상기 3개
분야에서 뿐만 아니라, 시그날 프로세싱 및 핸드링 분야의 전문업체로, QTC의 목표는
불량율 제로에 도전하는 현장을 보조하고, 표면 외관에 대한 품질관리에 있습니다. 이에따라
QTC는 베어링 제조 분야에 사용되는 광학식 검사 관련 분야 및 광학식 측정 제품 및 솔루션을 품질관리업무에 접목시키고자
합니다.
볼, 롤러, 링과
베어링과 같이 회전 대칭되는 부품을 광학적으로 검사하는 장비를 제작 판매하고 있으며, 표준형 장비 부터 특수 사양에
부합되는 통합시스템를 만들어냅니다.
|
product
|
MZS |
MZU |
|
35B |
120A |
|
»
설비명 |
스페리컬롤러 외관
사진판독설비 |

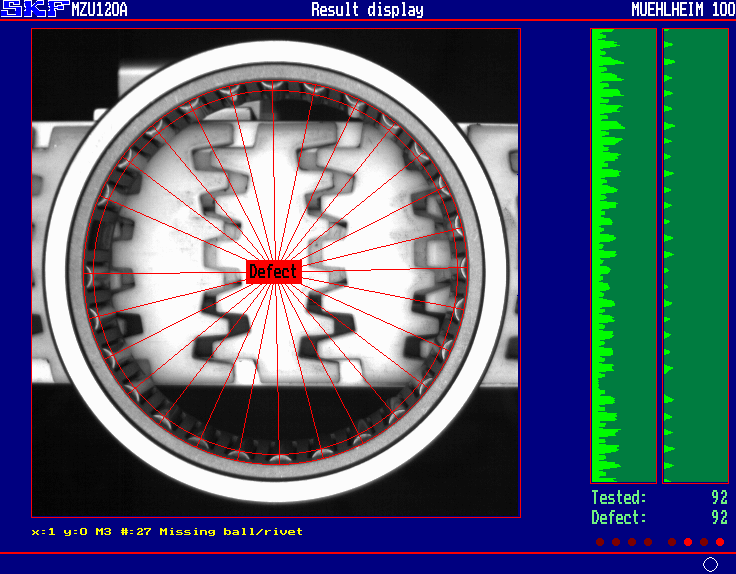

베어링 외관
사진판독설비 |
|
» 측정항목 |
롤러 표면의 크랙, 발청, 먼지, ovality 검사 |
볼, 롤러 누락
리벳 누락
리벳 불량, 그리이스
주입 불량, 롤러 안착 불량, 시일 검사등 |
|
» 측정방식 |
사진 판독식 |
사진 판독식, 단독형 |
|
» 용도
|
전수검사, 선별기능 가능 |
전수
검사, 선별기능 가능 |
|
» 제어방식 |
CIM 호환 (MTC 90 장착) |
ADSP
2181 프로세서 사용 |
|
» 측정물 크기 |
외경 : 14.0 ~ 3mm
길이 : 최대 60mm
|
외경 :
10~1000mm |
|
» 측정물 무게 |
최대 400그램 |
|
|
» 측정 속도 |
시간당 약 1250개 롤러 |
개당
약1초 |
|
» 리셋팅 시간 |
9분 이하 |
1분 이하 |
|
» 비젼 시스템 |
DSP 지원 방식, 2개의 모토로라 제품의 고성능 CPU 및 2개의 모니터 |
|
|
» 카메라 |
1024 픽셀의 라인 카메라, 2대의 매트릭스 카메라 (소니사 XC 75) |
744 x
576 픽셀 카메라 (1280 x 1024 픽셀, 칼라 가능) |
|
» 조명장치 |
3대의 오스람 테품의 DULUX 18W 혹은 SYLVANIA LYNX-L 18W/182 |
용도에
따라 Ring LED 혹은 형광 튜브 사용 |
|
